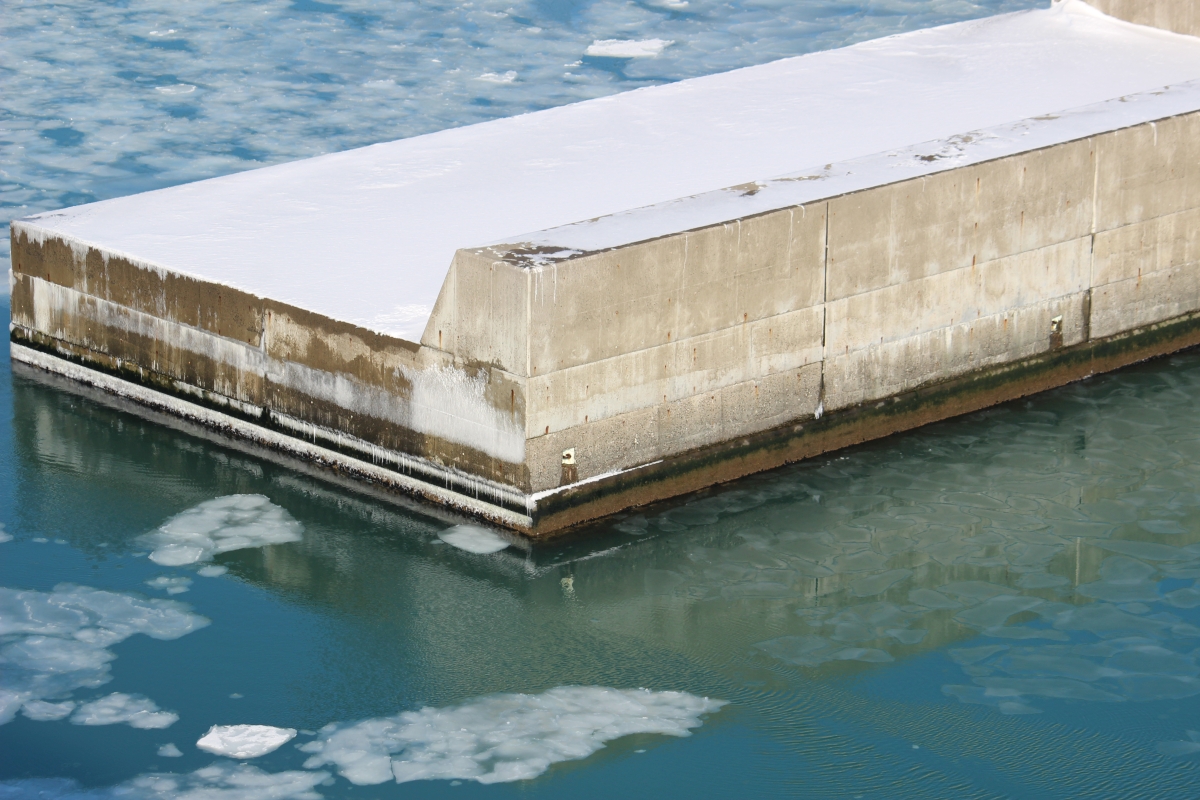

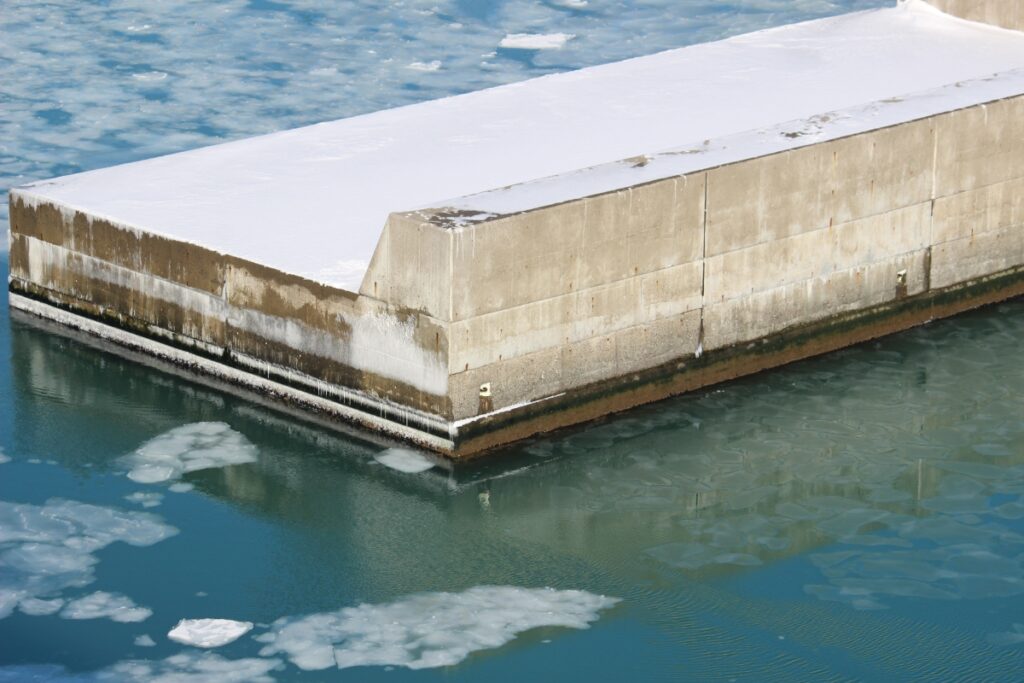

Konstrukcje betonowe realizowane w środowisku morskim oraz w warunkach ekstremalnych wymagają zaawansowanych systemów ochrony przed destrukcyjnym działaniem soli i chlorków. Współczesne technologie zabezpieczenia betonu w dużych projektach infrastrukturalnych łączą innowacyjne rozwiązania materiałowe z precyzyjnymi metodami aplikacji, zapewniając trwałość konstrukcji nawet w najbardziej agresywnych warunkach eksploatacyjnych.
Zagrożenia wynikające z zasolenia betonu – mechanizmy degradacji
Konstrukcje betonowe eksploatowane w środowisku morskim narażone są na kumulację destrukcyjnych czynników, wśród których zasolenie stanowi najpoważniejsze zagrożenie dla trwałości. Woda morska zawiera wysokie stężenia chlorków (głównie NaCl i MgCl₂) oraz siarczanów, które intensywnie penetrują strukturę betonu, inicjując złożone procesy korozyjne.
Mechanizm korozji chlorkowej przebiega wieloetapowo. Jony chlorkowe (Cl⁻) wnikają w głąb matrycy cementowej z wyjątkową szybkością – znacznie szybciej niż inne jony agresywne. Docierając do powierzchni zbrojenia stalowego, niszczą warstwę pasywną chroniącą stal w alkalicznym środowisku betonu, umożliwiając tym samym przebieg procesu korozyjnego. Badania naukowe wykazują, że korozja stali zbrojeniowej w obecności jonów chlorkowych może rozpocząć się już po 10 latach użytkowania konstrukcji w sąsiedztwie wody morskiej.
Dodatkowo działanie wody morskiej powoduje obniżenie pH betonu oraz powstawanie ekspansywnych związków chemicznych, takich jak zasadowy chlorek wapnia, który gromadząc się w porach betonu, ulega pęcznieniu i prowadzi do spękania struktury. Proces ten jest szczególnie intensywny w strefie rozbryzgu (XS3), gdzie cykliczne nasycanie wodą morską i wysychanie prowadzi do odkładania się soli w porach powierzchniowych i ich krystalizacji, co wywołuje efekt erozyjny na zaczyn cementowy.
Klasy ekspozycji betonu w środowisku morskim – wymagania normatywne
Projektowanie konstrukcji betonowych w środowisku morskim wymaga precyzyjnego określenia klasy ekspozycji zgodnie z normą PN-EN 206. Dla konstrukcji narażonych na działanie chlorków z wody morskiej wyodrębniono klasę XS, natomiast dla chlorków niepochodzących z wody morskiej – klasę XD.
| Klasa ekspozycji | Opis środowiska | Przykłady konstrukcji | Min. klasa betonu | Maks. w/c |
|---|---|---|---|---|
| XS1 | Narażenie na chlorki z powietrza morskiego (bez bezpośredniego kontaktu) | Budowle na wybrzeżu morskim lub w jego pobliżu | C30/37 | 0,50 |
| XS2 | Stałe zanurzenie w wodzie morskiej | Elementy budowli morskich stale zanurzone | C35/45 | 0,45 |
| XS3 | Strefy pływów, rozbryzgu i mgły morskiej | Pirsy, pomosty, falochrony, konstrukcje w strefie rozbryzgu | C35/45 | 0,45 |
| XD1 | Umiarkowanie wilgotne – chlorki z powietrza | Powierzchnie narażone na solankę drogową | C30/37 | 0,55 |
| XD2 | Mokre, rzadko suche – baseny, kontakt z wodą z chlorkami | Zbiorniki, ściany oporowe z kontaktem z wodą przemysłową | C30/37 | 0,55 |
| XD3 | Na przemian mokre i suche – podłoża parkingów, spryskiwanie solą | Parkingi, konstrukcje mostowe narażone na sole odladzające | C35/45 | 0,50 |
Norma PN-EN 206 określa minimalne wymagania dla betonu w poszczególnych klasach ekspozycji, w tym maksymalny wskaźnik wodno-cementowy (w/c), minimalną klasę wytrzymałości betonu oraz minimalną zawartość cementu. W najbardziej agresywnym środowisku XS3 wymagany jest beton klasy minimum C35/45 z maksymalnym wskaźnikiem w/c wynoszącym 0,45.
Systemy ochrony powierzchniowej betonu przed zasoleniem
Skuteczna ochrona konstrukcji betonowych w środowisku morskim opiera się na stosowaniu zaawansowanych systemów powłokowych, które tworzą barierę izolacyjną między agresywnym środowiskiem a strukturą betonu. Zgodnie z normą PN-EN 1504-2, systemy ochrony powierzchniowej realizują trzy fundamentalne zasady: ochronę przed wnikaniem czynników agresywnych (PI), kontrolę zawilgocenia (MC) oraz zwiększenie oporności elektrycznej otuliny zbrojenia (IR).
Farby epoksydowe do betonu morskiego – właściwości i zastosowanie
Farby epoksydowe stanowią jeden z najbardziej efektywnych systemów ochrony konstrukcji betonowych w środowisku morskim. Dwuskładnikowy system składający się z żywicy epoksydowej i utwardzacza po wymieszaniu tworzy powłokę o wyjątkowej odporności chemicznej i mechanicznej.
Kluczowe właściwości farb epoksydowych obejmują doskonałą odporność w zanurzeniu w wodzie słodkiej i słonej, wysoką wytrzymałość na ścieranie i uderzenia oraz doskonałą odporność na wodę, sól, chemikalia, rozpuszczalniki i produkty ropopochodne. W środowisku morskim farby epoksydowe wykazują stabilną strukturę chemiczną utwardzonego epoksydu, która jest obojętna na wiele zanieczyszczeń powszechnie występujących w środowisku morskim, w tym paliwo, olej i środki czyszczące.
Należy jednak uwzględnić istotne ograniczenie farb epoksydowych – słabą odporność na promieniowanie UV. Dlatego w przypadku ekspozycji zewnętrznej zaleca się aplikację nawierzchniowej farby poliuretanowej jako warstwy ochronnej (topcoat), która zapewnia odporność na degradację wywołaną promieniowaniem słonecznym.
Powłoki poliuretanowe – najwyższa odporność atmosferyczna
Systemy poliuretanowe wyróżniają się doskonałą odpornością na promieniowanie UV oraz wysoką wodoodpornością, co czyni je idealnym rozwiązaniem dla konstrukcji morskich eksploatowanych w warunkach bezpośredniej ekspozycji na słońce i zmienne warunki atmosferyczne.
Powłoki poliuretanowe zapobiegają problemom takim jak blaknięcie, żółknięcie czy degradacja spowodowana działaniem promieniowania UV. Dodatkowo działają jako doskonałe materiały hydroizolacyjne, tworząc nieprzepuszczalną warstwę, która zapobiega przenikaniu wody w miejscu aplikacji. Systemy powłokowe poliuretanowe są często dostępne w jednoskładnikowej formule, co ułatwia aplikację, a dzięki doskonałym właściwościom fizycznym zapewniają skuteczną ochronę powierzchni betonowych przed wilgocią i korozją.
Membrany hydroizolacyjne – kompleksowe zabezpieczenie konstrukcji
Membrany hydroizolacyjne stanowią jeden z najskuteczniejszych sposobów izolacji betonu przed wodą. Specjalne materiały, często wykonane z polimerów lub bitumu, tworzą barierę, która skutecznie blokuje przenikanie wody do struktury betonu.
Membrany poliuretanowo-bitumiczne charakteryzują się wysoką elastycznością i zdolnością mostkowania rys, doskonałą przyczepnością do betonu i zapraw, odpornością na wodę stojącą, wilgoć i zmienne temperatury oraz tworzeniem grubej, szczelnej i jednorodnej powłoki. Syntetyczne membrany hydroizolacyjne FPO (Flexible Polyolefin) stanowią zaawansowane technologicznie rozwiązanie do konstrukcji podziemnych i tuneli, zapewniając pełną szczelność przy obciążeniach hydrostatycznych.
Impregnaty hydrofobowe – prewencyjna ochrona betonu
Impregnacja hydrofobizująca betonu polega na aplikacji preparatów na bazie związków krzemoorganicznych (siloksany, silikony), które głęboko wnikają w strukturę betonu i tworzą hydrofobową barierę w jego porach bez zamykania ich całkowicie, umożliwiając „oddychanie” betonu.
Zgodnie z badaniami efektywność hydrofobizacji betonu zależy od rodzaju kruszywa – dla betonu z kruszywem granitowym i bazaltowym skuteczność zabezpieczenia wynosi około 70%, podczas gdy dla betonu zawierającego amfibolit skuteczność jest niższa i wynosi około 35%. Impregnaty hydrofobowe wymagają ponownej aplikacji co 3-5 lat, co czyni je rozwiązaniem wymagającym regularnej konserwacji.
Należy podkreślić istotne ograniczenia hydrofobizacji – nie powinna być stosowana w przypadku średniego i wysokiego stopnia zasolenia betonu, ponieważ doszczelnienie powierzchni może spowodować destrukcję struktury betonu pod warstwą zaimpregnowaną. Nie znajduje także zastosowania poniżej poziomu wód gruntowych ani w sytuacji możliwego długotrwałego kontaktu z wodą pod ciśnieniem.
Powłoki chlorokauczukowe i szlamy hydroizolacyjne
Uzupełnieniem powyższych systemów są powłoki chlorokauczukowe oraz szlamy hydroizolacyjne. Powłoki chlorokauczukowe to ekonomiczne rozwiązanie, charakteryzujące się wysoką odpornością na wodę i kwasy, stosowane często na elewacjach i konstrukcjach narażonych na czynniki atmosferyczne, choć ustępują one nowoczesnym poliuretanom pod względem trwałości.
Z kolei szlamy hydroizolacyjne (mineralne mikrozaprawy uszczelniające) to powłoki na bazie cementu, które tworzą szczelną, a zarazem paroprzepuszczalną barierę. Są idealne do zastosowań w obiektach hydrotechnicznych, gdzie wymagana jest pełna kompatybilność z betonowym podłożem i odporność na odrywanie pod wpływem ciśnienia wody.
Porównanie systemów ochrony betonu morskiego
| System ochrony | Odporność na chlorki | Odporność na UV | Trwałość (lata) | Koszt (zł/m²) | Zastosowanie |
|---|---|---|---|---|---|
| Farby epoksydowe | Bardzo wysoka | Słaba (wymaga topcoat) | 10-15 | 40-90 | Konstrukcje zanurzone, zbiorniki |
| Farby poliuretanowe | Bardzo wysoka | Bardzo wysoka | 15-20 | 90-120 | Powierzchnie zewnętrzne, ekspozycja UV |
| Impregnaty hydrofobowe | Średnia | Wysoka | 3-5 | 15-30 | Ochrona prewencyjna, renowacja |
| Membrany hydroizolacyjne | Wysoka | Średnia | 20-30 | 45-120 | Fundamenty, konstrukcje podziemne |
| Powłoki chlorokauczukowe | Wysoka | Wysoka | 8-10 | 30-60 | Elewacje, konstrukcje narażone |
| Szlamy hydroizolacyjne | Wysoka | Średnia | 10-15 | 35-70 | Obiekty hydrotechniczne |
Realizacja naprawy falochronu w Porcie Gdynia – studium przypadku
Przykładem skutecznego zastosowania nowoczesnych betonów specjalnych w środowisku morskim jest naprawa falochronu wyspowego w Porcie Gdynia, przeprowadzona w 2006 roku. Konstrukcja falochronu nosiła liczne ślady uszkodzeń będących skutkiem działania wody morskiej i cyklicznych zmian temperatur, w tym liczne pęknięcia i zarysowania praktycznie na całej długości elementów konstrukcyjnych.
W przedmiotowej naprawie zdecydowano się na wykorzystanie betonu cementowo-polimerowego ze względu na jego zalety w stosunku do betonu zwykłego. Zastosowanie odpowiedniego dodatku w poziomie dozowania 5-11% masy cementu umożliwiło spełnienie wymagań testu i uzyskanie betonów o dobrej i bardzo dobrej odporności na powierzchniowe złuszczenie w obecności wody morskiej. Wykonane zaroby próbne i uzyskane wyniki badań pozwoliły na wytypowanie odpowiedniej mieszanki betonu cementowo-polimerowego do naprawy konstrukcji falochronu, co potwierdza skuteczność materiałów specjalistycznych w warunkach ekstremalnego zasolenia.
Doświadczenia z malowania kontenerów morskich – ochrona przed korozją w porcie
Studium przypadku z Portu Gdynia dokumentuje efektywność systemów trójwarstwowych w środowisku morskim. Podczas realizacji zabezpieczono kontener morski systemem składającym się z: cynkowego podkładu epoksydowego zapewniającego ochronę katodową, grubej warstwy barierowego epoksydu budującego barierę korozyjną oraz poliuretanowej nawierzchni odpornej na UV.
Po ośmiu latach intensywnej eksploatacji w środowisku morskim powłoka wciąż była w doskonałym stanie – jedynie z drobnymi rysami mechanicznymi i bez ognisk korozji. To dowód, że dobrze dobrany system naprawdę się opłaca i może zapewnić długotrwałą ochronę nawet w klasie korozyjności C5-M.
System trzywarstwowy dla konstrukcji morskich powinien obejmować następujące warstwy:
- Podkład: epoksyd cynkowy zapewniający ochronę katodową i przyczepność
- Warstwa pośrednia: epoksyd barierowy tworzący barierę korozyjną i budujący grubość
- Nawierzchnia: powłoka poliuretanowa zapewniająca odporność UV i estetykę
Grubość powłoki powinna być dokładnie kontrolowana na etapie aplikacji zgodnie z kartą techniczną farby, aby uzyskać pełną ochronę korozyjną. Zbyt cienka warstwa nie zapewni bariery przed wilgocią i solą, a zbyt gruba może pękać lub złuszczać się.
Badania naukowe nad trwałością betonu w środowisku morskim – dowody efektywności
Badania przeprowadzone w ramach kontraktu na budowę terminalu kontenerowego w Gdańsku wykazały, że zintegrowane podejście do projektowania receptury betonu – obejmujące odpowiedni cement, niskie W/C, domieszki chemiczne i napowietrzające, optymalny dobór kruszywa – jest kluczowe dla zapewnienia trwałości w agresywnym środowisku morskim.
Badania współczynnika migracji chlorków wykazały wyraźną poprawę szczelności betonu przy zastosowaniu odpowiednich domieszek – osiągnięto redukcję współczynnika migracji chlorków o 11-13% po 90 dniach dojrzewania betonu. Według naukowców z University of Cape Town, betony zawierające popioły lotne i żużel wykazują wyjątkowe właściwości wiązania chlorków i produkują materiał o wysokiej odporności na chlorki.
Badania empiryczne prowadzone na konstrukcjach morskich w regionie Kapsztadu wykazały, że dla zapewnienia wystarczającej ochrony zbrojenia w warunkach morskich wymagana jest otulina o grubości minimum 50-75 mm w zależności od klasy ekspozycji. Model predykcyjny opracowany na podstawie danych z długoletnich ekspozycji morskich pozwala na wczesną ocenę właściwości betonu i przewidywanie jego trwałości w różnych strefach morskich.
„Dyfuzja jonów Cl– w betonie, poza stymulacją korozji stali zbrojeniowej, powodowała powstanie w porach pęczniejącego zasadowego chlorku wapnia, a w konsekwencji rozsadzanie betonu” – stwierdzają badacze w analizie mechanizmu korozji betonu w konstrukcjach morskich.
Normy i standardy ochrony konstrukcji betonowych – wymagania prawne
Kompleksowa ochrona i naprawa konstrukcji betonowych regulowana jest przez pakiet norm PN-EN 1504, składający się z 10 części, które definiują zasady ochrony i naprawy konstrukcji betonowych, które zostały uszkodzone lub mogą ulec uszkodzeniu lub degradacji.
Norma PN-EN 1504-9 formułuje 11 zasad ochrony i naprawy betonu, w tym 6 zasad dotyczących naprawy betonu i 5 zasad ochrony zbrojenia przed korozją wraz z odpowiednimi metodami. Dla ochrony powierzchniowej betonu szczególnie istotna jest część 2 normy (PN-EN 1504-2), która opisuje 5 zasad:
- Zasada 1 (PI) – Ochrona przed wnikaniem: realizowana przez impregnację hydrofobizującą, impregnację lub nakładanie powłok
- Zasada 2 (MC) – Kontrola zawilgocenia
- Zasada 8 (IR) – Zwiększenie oporności elektrycznej otuliny zbrojenia
Wytyczne projektowania zabezpieczenia antykorozyjnego betonowych elementów drogowych obiektów inżynierskich obejmują zasady doboru klas ekspozycji, składników betonu oraz sposobu wbudowania i ochrony konstrukcyjnej, materiałowo-strukturalnej i powierzchniowej. Dla konstrukcji narażonych na kontakt z chlorkami pochodzącymi z wody morskiej norma wymaga klasyfikacji w odpowiednich klasach XS (XS1-XS3) z rygorystycznymi wymaganiami dotyczącymi składu betonu.
„Konstrukcje betonowe, żelbetowe i z betonu sprężonego zabezpiecza się poprzez ochronę: a) konstrukcyjną, b) materiałowo-strukturalną, c) powierzchniową.”
—koordynator: Janusz Rymsza, (WR-M-32)
Aspekty ekonomiczne ochrony betonu – analiza kosztów i zwrotu z inwestycji
Koszt systemów ochrony betonu przed zasoleniem różni się znacząco w zależności od zastosowanej technologii. Analiza kosztów materiałowych wskazuje następujące przedziały cenowe:
| Rodzaj systemu | Koszt materiału (zł/m²) | Koszt z robocizną (zł/m²) | Trwałość (lata) | Koszt roczny (zł/m²/rok) |
|---|---|---|---|---|
| Farby epoksydowe | 40-90 | 75-120 | 10-15 | 5,0-12,0 |
| Farby poliuretanowe | 90-120 | 140-180 | 15-20 | 7,0-12,0 |
| Impregnaty hydrofobowe | 15-30 | 30-50 | 3-5 | 6,0-16,7 |
| Membrany hydroizolacyjne | 45-120 | 100-180 | 20-30 | 3,3-9,0 |
| Powłoki chlorokauczukowe | 30-60 | 60-100 | 8-10 | 6,0-12,5 |
| Szlamy hydroizolacyjne | 35-70 | 70-120 | 10-15 | 4,7-12,0 |
Kalkulacja zwrotu z inwestycji dla systemów hydroizolacyjnych musi uwzględniać żywotność i koszty utrzymania przez cały cykl życia konstrukcji. Hydroizolacja bezspoinowa o trwałości 25-30 lat i koszcie początkowym 130 zł/m² generuje równowartość 4,3-5,2 zł/m²/rok, podczas gdy papa termozgrzewalna o żywotności 15-20 lat i koszcie 140 zł/m² daje 7,0-9,3 zł/m²/rok.
W analizie długoterminowej kluczowe znaczenie ma koszt awarii i napraw wynikających z nieszczelności. Przeciek w izolacji konstrukcji morskiej generuje średnio 2500-8000 zł kosztów lokalizacji, usunięcia zawilgocenia i naprawy lokalnej. Profesjonalna hydrofobizacja, mimo konieczności regularnego odnawiania, dzięki niskiemu kosztowi początkowemu może znacznie obniżyć koszty utrzymania budynków w perspektywie wieloletniej.
Cykle konserwacji i odnowienia powłok ochronnych
Nawet najtrwalsze zabezpieczenie z czasem traci swoje właściwości i wymaga odnowienia. Częstotliwość odnawiania zależy od rodzaju zastosowanego preparatu oraz warunków eksploatacji:
| Rodzaj systemu ochrony | Częstotliwość odnowienia | Oznaki wymagającej konserwacji |
|---|---|---|
| Impregnaty hydrofobowe | 3-5 lat | Utrata efektu perlenia wody, zmiana koloru powierzchni |
| Powłoki akrylowe | 3-5 lat | Kredowanie, blaknięcie, mikropęknięcia |
| Farby do betonu | 4-7 lat | Łuszczenie, pęcherze, utrata przyczepności |
| Systemy epoksydowe | 10-15 lat | Zmiana koloru (żółknięcie), lokalne uszkodzenia mechaniczne |
| Systemy poliuretanowe | 15-20 lat | Degradacja połysku, drobne spękania |
| Membrany hydroizolacyjne | 20-30 lat | Lokalne przecieki, utrata elastyczności |
Regularne odnawianie zabezpieczenia pozwala na utrzymanie betonu w doskonałej kondycji przez długie lata, niezależnie od warunków zewnętrznych. Cykliczna konserwacja nie jest fanaberią, lecz niezbędnym elementem strategii zarządzania trwałością konstrukcji morskich.
Szczególnie istotna jest pielęgnacja betonu w pierwszych dniach po wbudowaniu. Według normy ENV 13670-1:2000 minimalny czas trwania pielęgnacji dla betonów narażonych na działanie czynników zewnętrznych może sięgnąć nawet kilku dni w zależności od temperatury powierzchni betonu i rodzaju cementu. Właściwie pielęgnowany beton osiągnie projektowane parametry wytrzymałościowe i trwałościowe, co ma wpływ na całą konstrukcję użytkowaną przez co najmniej kilkadziesiąt lat.
Innowacyjne technologie przyszłości – kierunki rozwoju ochrony betonu
Przyszłość budownictwa to połączenie trwałości, efektywności i odpowiedzialności ekologicznej. Innowacje w technologii betonu przestają być wyłącznie kwestią wytrzymałości – stają się odpowiedzią na wyzwania związane ze zmianami klimatu i rosnącymi wymaganiami środowiskowymi.
Jednym z najnowszych trendów jest zastosowanie powłok nanotechnologicznych, które oferują jeszcze wyższą odporność na wodę i zanieczyszczenia. Te zaawansowane rozwiązania mogą tworzyć niewidoczną barierę, która nie tylko chroni beton, ale również poprawia jego estetykę. Powłoki te są niezwykle trwałe i mogą znacznie wydłużyć czas między kolejnymi impregnacjami, co przekłada się na oszczędności w dłuższej perspektywie.
Beton samonaprawiający się to innowacyjne rozwiązanie, które wykorzystuje zdolność materiału do automatycznej regeneracji mikropęknięć. Obecnie stosuje się różne technologie, takie jak dodawanie bakterii, kapsułek z żywicą czy włókien polimerowych, które aktywują proces naprawy w kontakcie z wodą. Rozwijane są technologie betonu hydrotechnicznego, który będzie w stanie samoczynnie się naprawiać, wykorzystując do tego celu specjalnie zaimplementowane kapsułki z czynnikiem chemicznym.
Producenci rozwijają rozwiązania umożliwiające drukowanie betonu 3D oraz systemy niskoemisyjne oparte na alternatywnych spoiwach (np. geopolimerach), które pozwalają znacznie ograniczyć zawartość cementu portlandzkiego (CEM I), bez utraty właściwości mechanicznych betonu. Dzięki zastosowaniu nowoczesnych domieszek do betonu możliwe jest oszczędzanie miliardów litrów wody rocznie w procesie produkcji.
Badania nad materiałem biodegradowalnym wytwarzanym z lokalnych gatunków traw i wody morskiej pokazują, że przyszłość konstrukcji morskich może być znacznie bardziej ekologiczna. Po roku ekspozycji na pływach każdy blok był pokryty w około 70% życiem biologicznym, takim jak ostrygi, małże i algi, co wskazuje na możliwość wykorzystania tego materiału do zwiększania osadnictwa organizmów i potencjalnie przywracania bioróżnorodności.
Najczęściej zadawane pytania (FAQ) dotyczące ochrony betonu przed zasoleniem
1. Czy można zabezpieczyć beton, który już uległ zasoleniu?
Tak, ale wymaga to wcześniejszego usunięcia soli z głębszych warstw betonu. Bezpośrednie nałożenie powłoki hydrofobowej na zasolony beton może spowodować jego dalszą degradację ze względu na uwięzienie wilgoci i soli wewnątrz struktury. Proces renowacji obejmuje:
- Diagnostykę głębokości penetracji chlorków
- Usunięcie zanieczyszczonego betonu (piaskowanie, frezowanie)
- Oczyszczenie i zabezpieczenie zbrojenia
- Uzupełnienie ubytków zaprawą naprawczą
- Aplikację systemu ochronnego po całkowitym wyschnięciu
2. Jak długo trwa aplikacja systemów ochronnych?
Czas aplikacji zależy od rodzaju systemu:
- Impregnaty hydrofobowe: 1 dzień (schnięcie 2-4 godziny)
- Farby akrylowe: 1-2 dni (jedna warstwa co 4-6 godzin)
- Farby epoksydowe: 2-3 dni (24 godziny między warstwami)
- Systemy wielowarstwowe (epoksyd + poliuretan): 5-7 dni
- Membrany hydroizolacyjne: 2-4 dni w zależności od technologii
- Szlamy cementowe: 3-5 dni (aplikacja wielowarstwowa)
Warunki atmosferyczne znacząco wpływają na czas realizacji – optymalna temperatura to 15-25°C przy wilgotności względnej poniżej 80%.
3. Czy ochrona powierzchniowa eliminuje potrzebę stosowania betonu wysokiej jakości?
Nie – ochrona powierzchniowa jest uzupełnieniem, a nie zamiennikiem właściwej ochrony materiałowo-strukturalnej. Skuteczna ochrona betonu w środowisku morskim wymaga holistycznego podejścia obejmującego:
- Ochronę materiałowo-strukturalną: odpowiednia klasa betonu, niski wskaźnik w/c, odpowiednia grubość otuliny zbrojenia
- Ochronę konstrukcyjną: właściwe ukształtowanie geometrii, systemy odwadniające
- Ochronę powierzchniową: farby, powłoki, membrany jako dodatkowa bariera
Konstrukcja wykonana z betonu niskiej jakości nawet z najlepszą powłoką ochronną będzie wykazywać problemy trwałościowe.
4. Jakie są oznaki degradacji powłok ochronnych wymagające interwencji?
Typowe oznaki wymagające odnowienia powłoki ochronnej to:
- Zmiana koloru: żółknięcie (epoksydy), blaknięcie (akryle)
- Kredowanie powierzchni: pylący nalot na powierzchni powłoki
- Łuszczenie i odpryski: utrata przyczepności do podłoża
- Powstawanie pęcherzy: wnikanie wilgoci pod powłokę
- Mikropęknięcia i rysy: utrata elastyczności powłoki
- Utrata hydrofobowych właściwości: brak efektu perlenia wody
- Zmiana połysku: matowienie powierzchni
Regularna inspekcja wizualna co 6-12 miesięcy pozwala na wczesne wykrycie degradacji i przeprowadzenie naprawy lokalnej zamiast całkowitego odnowienia.
5. Czy można stosować systemy ochronne na mokrym betonie?
Zależy od rodzaju systemu:
- Impregnaty hydrofobowe: wymagają suchego podłoża (wilgotność <4%)
- Farby epoksydowe standardowe: wymagają suchego podłoża (wilgotność <4%)
- Farby epoksydowe specjalne: niektóre tolerują do 8% wilgotności
- Farby poliuretanowe: wybrane systemy dopuszczają aplikację na wilgotny beton
- Szlamy cementowe: można stosować na wilgotnym podłożu
- Membrany bitumiczne: wymagają suchego podłoża
Aplikacja systemu na zbyt wilgotnym podłożu może prowadzić do utraty przyczepności i powstawania pęcherzy. Pomiar wilgotności betonu przed aplikacją jest obligatoryjny.
6. Jaka jest różnica między farbą do betonu a impregnatem?
Fundamentalne różnice:
| Cecha | Farba do betonu | Impregnat hydrofobowy |
|---|---|---|
| Mechanizm działania | Tworzy warstwę powierzchniową | Wnika w strukturę betonu |
| Paroprzepuszczalność | Ograniczona | Wysoka (beton „oddycha”) |
| Zmiana wyglądu | Zmienia kolor i fakturę | Pozostawia naturalny wygląd |
| Grubość warstwy | 150-400 μm | Brak warstwy powierzchniowej |
| Odporność mechaniczna | Wysoka | Niska |
| Trwałość | 5-15 lat | 3-5 lat |
Farby tworzą barierę fizyczną, impregnaty modyfikują właściwości powierzchni betonu bez tworzenia widocznej warstwy.
7. Jak często należy przeprowadzać inspekcje konstrukcji morskich?
Zalecane częstotliwości inspekcji:
- Inspekcja wizualna podstawowa: co 6 miesięcy
- Inspekcja szczegółowa: co 2-3 lata
- Badania nieniszczące (UPV, sklerometr): co 3-5 lat
- Badania zawartości chlorków: co 5 lat lub po znaczących zdarzeniach
- Ocena stanu powłok ochronnych: co 3-5 lat
- Pomiary grubości otuliny: co 5-10 lat
Dla obiektów strategicznych (porty, terminale, falochrony) częstotliwość inspekcji powinna być wyższa, szczególnie w pierwszych latach po oddaniu do użytku.
8. Czy można łączyć różne systemy ochrony betonu?
Tak, ale wymaga to przestrzegania kompatybilności materiałów:
- Połączenia zalecane:
- Epoksyd jako podkład + poliuretan jako nawierzchnia (ochrona UV)
- Impregnat hydrofobowy + farba akrylowa (zwiększenie trwałości)
- Membrana w gruncie + szlam na elewacji (różne strefy ekspozycji)
- Połączenia niezalecane:
- Farby akrylowe na rozpuszczalnikowe epoksydy (brak kompatybilności)
- Powłoki nieprzepuszczalne na impregnaty (blokowanie pór)
Przed połączeniem systemów należy sprawdzić zalecenia producenta lub przeprowadzić testy przyczepności.
9. Jakie są koszty w przypadku braku ochrony betonu w środowisku morskim?
Brak odpowiedniej ochrony prowadzi do eskalacji kosztów:
| Etap degradacji | Typowy czas wystąpienia | Koszt naprawy (% wartości konstrukcji) |
|---|---|---|
| Początkowa penetracja chlorków | 5-10 lat | 0,5-1% (prewencja) |
| Korozja zbrojenia | 10-20 lat | 5-15% (naprawa lokalna) |
| Odspajanie otuliny | 15-25 lat | 15-30% (naprawa znaczna) |
| Utrata nośności | 20-30 lat | 40-100% (wymiana elementów) |
Inwestycja w ochronę powierzchniową na etapie budowy (1-3% wartości konstrukcji) pozwala uniknąć kosztów napraw sięgających 40-100% wartości w późniejszych fazach eksploatacji.
10. Jakie certyfikaty i atesty powinny posiadać systemy ochrony betonu morskiego?
Wymagane dokumenty i certyfikaty:
- Zgodność z normą PN-EN 1504-2 dla materiałów ochrony powierzchniowej
- Aprobata techniczna ITB lub równoważna dla produktów innowacyjnych
- Krajowa Ocena Techniczna (KOT) dla rozwiązań niestandardowych
- Deklaracja właściwości użytkowych (DWU) zgodnie z rozporządzeniem CPR
- Certyfikat zakładowej kontroli produkcji (ZKP)
- Protokoły badań: przyczepność, paroprzepuszczalność, absorpcja wody, odporność na chlorki
- Karta techniczna produktu z parametrami aplikacyjnymi
Dla obiektów strategicznych (porty, mosty) wymagana jest dodatkowo zgodność z wytycznymi branżowymi oraz akceptacja Inspektora Nadzoru.
Jak wybrać odpowiedni system ochrony – kluczowe kryteria decyzyjne
Wybór optymalnego systemu ochrony betonu przed zasoleniem wymaga uwzględnienia szeregu czynników:
1. Warunki ekspozycji konstrukcji
- Bezpośredni kontakt z wodą morską (XS2) → farby epoksydowe, membrany
- Strefa rozbryzgu i pływów (XS3) → systemy wielowarstwowe epoksyd + poliuretan
- Ekspozycja na mgłę solną (XS1) → impregnaty hydrofobowe, farby poliuretanowe
- Kontakt z solami odladzającymi (XD) → powłoki chlorokauczukowe, farby epoksydowe
2. Przewidywany okres użytkowania
- Konstrukcje tymczasowe (5-10 lat) → impregnaty, farby akrylowe
- Standardowe budowle morskie (50 lat) → systemy epoksydowo-poliuretanowe
- Strategiczna infrastruktura (100+ lat) → membrany hydroizolacyjne, systemy wielowarstwowe
3. Wymagania eksploatacyjne
- Odporność na uszkodzenia mechaniczne → farby epoksydowe, powłoki poliuretanowe
- Ekspozycja na promieniowanie UV → farby poliuretanowe, systemy z topcoatem
- Możliwość przeprowadzania konserwacji → impregnaty (łatwa renowacja)
- Wymagania estetyczne → farby kolorowe, powłoki dekoracyjne
4. Dostępny budżet i analiza LCC
- Budżet ograniczony → impregnaty hydrofobowe (niski koszt początkowy, częsta konserwacja)
- Budżet średni → farby epoksydowe (dobry stosunek cena/trwałość)
- Budżet wysoki, priorytet trwałości → membrany hydroizolacyjne (najwyższy koszt, najdłuższa żywotność)
5. Ograniczenia aplikacyjne
- Dostępność powierzchni → metody natryskowe vs. ręczne
- Warunki atmosferyczne → systemy jednoskładnikowe (krótszy czas aplikacji)
- Czas schnięcia/utwardzania → systemy szybkoschnące dla pilnych realizacji
- Wymagana temperatura podłoża → systemy niskoemperaturowe dla aplikacji zimowych
Podsumowanie – holistyczne podejście do ochrony betonu morskiego
Skuteczna ochrona konstrukcji betonowych w środowisku morskim wymaga holistycznego podejścia łączącego ochronę materiałowo-strukturalną (odpowiedni skład betonu, niska przepuszczalność, właściwa grubość otuliny) z ochroną powierzchniową (farby, powłoki, membrany) oraz ochroną konstrukcyjną (odpowiednie ukształtowanie geometrii, systemy odwadniające).
Dobór systemu ochronnego musi uwzględniać klasę ekspozycji konstrukcji, przewidywany okres użytkowania, dostępny budżet oraz możliwości przeprowadzania cyklicznej konserwacji. Inwestycja w wysokiej jakości systemy ochronne, mimo wyższych kosztów początkowych, zwraca się w perspektywie długoterminowej poprzez minimalizację kosztów napraw i wydłużenie żywotności konstrukcji.
Przyszłość ochrony betonu morskiego leży w innowacyjnych technologiach, takich jak betony samonaprawiające się, powłoki nanotechnologiczne oraz rozwiązania o obniżonym śladzie węglowym, które łączą wysoką skuteczność ochronną z odpowiedzialnością ekologiczną. Regularny monitoring stanu technicznego, połączony z planową konserwacją, stanowi klucz do zapewnienia długotrwałej funkcjonalności konstrukcji betonowych w najbardziej wymagających warunkach środowiskowych.
